立体弹簧的CAD画法

更新时间:2010.07.01 浏览次数:

CAD并不是专业的3维软件,所以并不适合画这种东西,写这个画法主要是让大家学习一下lisp的使用和实体拉伸的画泿

1、去网上寻找lisp代码
以下是陈老师写的代码,很简洁,有兴趣的朋友可以学习一下。复制到剪贴板

HELIX   .LSP  螺旋线生房

Defun C:Helix ()
       (SetQ p (GetPoint "\n中心炿 ") x (Car p) y (Cadr p) z (Caddr p)
             r (GetDist p "\n半径: ")
             b (GetDist p "\n总高度 ")
             a (GetAngle p "\n起始角 ")
             m (GetInt "\n圈数: ")
             n (GetInt "\n每圈线段数 ")
            da (/ (* m 2 Pi) (* m n))
            dz (/ b (* m n))
       )
       (Command "3dpoly")
       (Repeat (1+ (* m n))
               (Command (Polar (List x y z) a r))
               (SetQ a (+ a da) z (+ z dz))
       )
       (Command "")
       (PrinC)
)

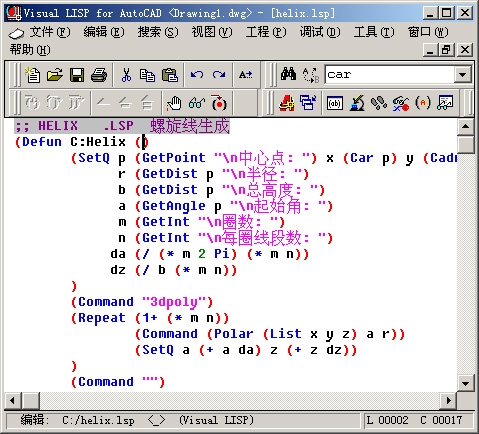

2、菜单:工具—autolisp—visual lisp编辑器

把代码粘贴到文本窗口,保存为helix.lsp后关闭编辑器



3、菜单:工具—autolisp—加载

4、输入命令helix
注意,这个命令是第一行Defun C:后面的那个单词,不是加载的文件名
根据提示输入尺寸获得立体螺旋线,然后把坐标竖起来画一个圆

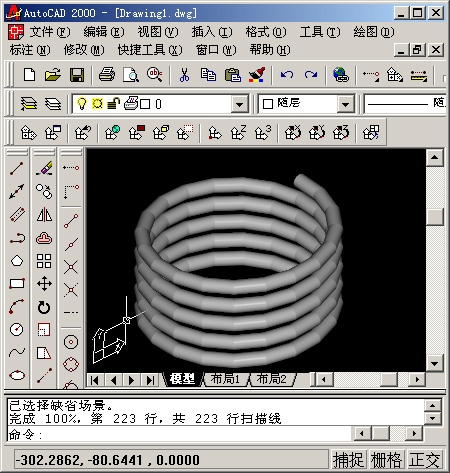

5、用路径拉伸小圆

请注意:我们可以看到这个弹簧不光滑,说明在输入数据时要增加段数,不能把多段线转化为样条线,因为数学模型是不正确的,这是我不久前从陈老师那儿学到的。

另外,有很多朋友不知道哪里可以得到lisp代码,我推荐大家2个著名的网站:明经通道和晓东空间,那边有很多值得学习的东西。
