1. 壓縮、拉伸螺旋彈簧之計算公式。( 圓形斷面 )
| |
由 P (kg) 計算 |
由 d (mm) 計算 |
由 P (kg/mm2) 計算 |
| 荷重 P (kg) 之公式 |
- |
Gd4
P =─── d
8nD3 |
pd3
P =─── t
8D |
| 撓度 d (mm) 之公式 |
8nD3
d =─── P
d4G |
- |
pnD2
d =─── t
dG |
| 應力 t (kg/mm2) 之公式 |
8D
t =─── P
pd3 |
dG
t =─── d
pnd2 |
- |

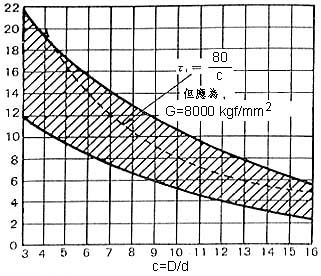

2. 扭力彈簧之計算公式。( 圓形斷面 )
| |
由 M (kg~mm) 計算 |
由 撓度 a 計算 |
由 應力 d (kg/mm2) 計算 |
| M (kg~mm) 之公式 |
- |
Epd4
M =──── a
11520nD |
pd3
M =─── d
32 |
| 撓度 ao 之公式 |
11520nD
a =────M
pd4E |
- |
360nD
a =─── d
dE |
| 應力 d (kg/mm2) 之公式 |
32
d =─── M
pd3 |
Ed
d =─── a
360nd |
- |
| 3. 符號代號： |
|
|
| d：線材直徑
G：橫彈性係數 |
D：平均直徑
E：縱彈性係數 |
n：有效卷數
P：荷重 | 彈簧材料之彈性係數
| 材 質 |
橫彈性係數
G值(kg/mm2) |
縱彈性係數
E值(kg/mm2) |
| 彈簧鋼SUP |
8X103 |
21X103 |
| 鋼琴線SWP |
8X103 |
21X103 |
| 油回火線SWOC |
8X103 |
21X103 |
| 硬鋼線SWC |
8X103 |
21X103 |
| 不鏽鋼線SUS631 |
7.5X103 |
21X103 |
| 不鏽鋼線SUS316 |
7X103 |
19X103 |
| 不鏽鋼線SUS304 |
7X103 |
19X103 |
| 不鏽鋼線SUS302 |
7X103 |
19X103 |
| 破銅線 |
4.5X103 |
13X103 |
| 磷青銅線 |
4.3X103 |
10X103 |
| 黃銅線 |
4X103 |
10X103 |
| 白銅線 |
4X103 |
11X103 |
|
| |
|
